氣動Y型三通球閥

閥門型號：Q942F，Q942H
通徑規格：DN50～DN250mm
結構形式：Y型三通
閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN16、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：石油、化工、發電、造紙、天然氣
產品特點：實現各管道能夠得到很好、很順的切換

氣動Y型三通球閥概述：

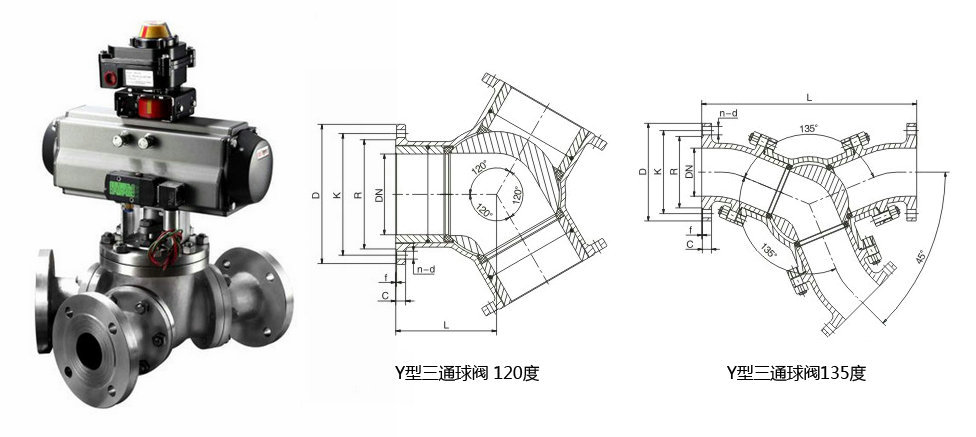

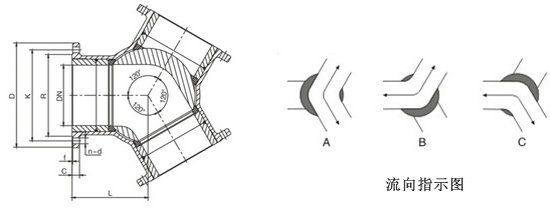

Q942F/H氣動Y型三通球閥顧名思義即采用Y型流道形式，閥座為三面閥座，有相互成120°、135°二種閥體結構形式，根據需要實現對介質流向切換兩種工況。氣動Y型三通球閥的安裝形式多樣，可根據管路的布局選擇不同的外形進行安裝，流道平坦、流體阻力小，流通能力強，不會使介質停留在流道內部，實現各管道能夠得到很好、很順的切換，不會造成二次污染。

氣動Y型三通球閥應用：

氣動Y型三通球閥與閥座密封，根據工況不同，可分別采用軟密封、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬質材料等多種**工藝，適用各種苛刻工況，軟密封適用200℃以下工況，硬密封碳鋼不超過425℃，不銹鋼不超過450℃。

氣動Y型三通球閥參數：

公稱通徑	DN50～DN250(mm)
公稱壓力	PN1.6、2.5、4.0、6.4MPa
連接形式	法蘭式
結構形式	Y型三通
驅動方式	氣源控*(壓縮空氣4-7bar)
使用溫度	-40℃～450℃
控*形式	開關型(開關兩位控*)、調節型(4～20mA信號)
閥體材質	碳鋼WCB、不銹鋼304、316、316L
密封材料	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)

氣動Y型三通球閥可選功能：

驅動方式	壓縮空氣(可帶手輪)
供氣壓力	0.4-0.7mpa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
