氣動對夾式球閥

氣動對夾式球閥圖片

氣動對夾式球閥

  • 閥門型號：Q671F
  • 通徑規格：DN15～150mm
  • 結構形式：超薄法蘭、對夾式
  • 閥體材質：鑄鋼（WCB）、不銹鋼（304、316、316L
  • 公稱壓力：PN1.0、1.6、2.5MPa
  • 適用溫度：-17℃-450℃（具體見產品詳情）
  • 應用范圍：油、水、氣及紙漿或纖維狀流體
  • 產品特點：結構長度短、重量輕、安裝方便、節省材料

氣動對夾式球閥概述：

氣動對夾式球閥主要用于短線管道和特定空間的場合，
主要由單(雙)作用氣動執行器與超薄型球閥組成，是一種新一代超短法蘭距球閥。
與普通球閥相比，具有結構緊湊，長度短、體積小，且閥座與端面法蘭
距離近，物料滯留少，密封性能優越等特點。
氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣
及紙漿或纖維狀流體進行自動調節或切斷控*。

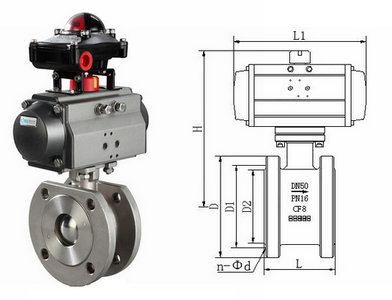

氣動對夾球閥結構圖
氣動對夾式球閥特點：

氣動對夾式球閥球芯通道形狀有V形及O形，具有結構長度短、重量輕、安裝方便、節省材料等顯著優點，
適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，
在閥門一端有螺旋閥蓋，此閥蓋控*閥座與球芯密封及開關松緊度。

氣動對夾式球閥參數：

公稱通徑 DN15～DN200(mm)
公稱壓力 1.0、1.6、2.5MPa
連接形式 超薄法蘭、對夾式
結構形式 直通式
驅動形式 壓縮空氣4-7bar
溫度范圍 PTFE≤180℃、PPL≤300℃、硬密封≤450℃
閥芯結構 V型、O型閥芯
閥體材質 鑄鋼（WCB）、不銹鋼（304、316、316L）
密封材料 PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
使用介質 油、水、氣及紙漿或纖維狀流體
控*方式 開關式(兩位切斷)、調節型(閥門定位器4～20mA信號)

氣動對夾式球閥功能可選：

驅動方法 壓縮空氣(可帶手輪)
供氣壓力 0.4-0.7mpa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式
單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL)
可選附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
