氣動V型球閥概述：
氣動V型球閥是一種球芯為V型結構的調節球閥，閥芯是1/4球殼，開有V型缺口，
流通能力大，具有剪切力，能關閉嚴密等特點。氣動V型球閥根據V型球芯與管道形成的V型角度，
隨著球的旋轉，可使用中間開度面積的變化進行流量調節，
并可切斷流體中夾雜的雜質而關閉，適用于紙漿、砂漿、粘性流體的控*。

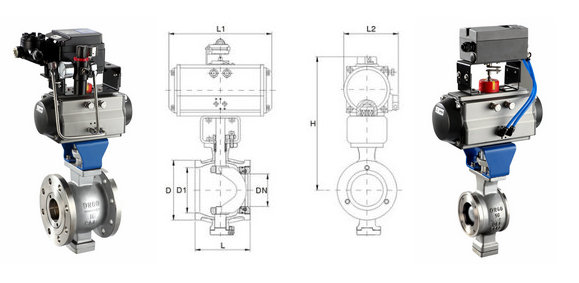

氣動法蘭V型球閥 氣動對夾式V型球閥
氣動V型調節球閥應用：
氣動V型球閥具有良好的切斷性能和調節性能，廣泛適用于控*紙漿、污水、含有纖維和固體顆粒
懸濁介質以及高溫蒸汽、干氣體等介質，特 一般情況下V型球閥都是單密封球閥，不適合用來雙向使用。
氣動V型球閥特點：
【氣動V型球閥工作原理動態圖】
1，氣動V型調節球閥有近似等百比的固有流量特性及直線特性；采用雙軸承結構，
啟動扭矩小，具有極好的靈敏度和感應速度；
2，氣動V型球閥球芯上帶有V型切口，在關閉時，V型缺口與硬密封閥座產生較強剪切力，
可將含有纖維性介質切斷，并有效防止球芯卡死；
3，氣動V型調節球閥具有一個Ｖ型閥芯結構，即使在小流量或高粘度介質的工況中，
也可在整個量程范圍內，保證控*的*準性和*確性；
4，氣動V型球閥一般與閥門定位器及其它附件配套使用，適用于各種調節場合，
額定流量系數大，調節性能靈敏，，可調范圍大可豎臥安裝。
氣動V型調節球閥技術參數：
| 公稱通徑 |
DN25～DN300(mm) |
| 公稱壓力 |
PN1.0、1.6、2.5、6.4MPa |
| 連接方式 |
法蘭式、對夾式 |
| 驅動形式 |
壓縮空氣4-7bar，可帶手動裝置 |
| 溫度范圍 |
軟密封:-30～180℃；硬密封:-40～450℃ |
| 閥芯結構 |
V字型切口球芯 |
| 密封材料 |
增強聚四氟乙烯 對位聚苯 金屬密封 |
| 閥體材質 |
碳鋼WCB、不銹鋼304、316、316L |
| 作用形式 |
單作用（彈簧復位）、雙作用（氣開氣關） |
| 控*方式 |
開關兩位切斷、*準調節型4-20mA模擬信號（均可選防爆） |
氣動V型調節球閥作用：
氣動V型球閥按密封性能分為軟密封和硬密封，軟密封一般使用低壓常溫場所，
而硬密封可應用于常溫及高溫高壓管路中。根據控*方式分為調節型和開關切斷型，
開關型型按作用形式可分為單作用和雙作用式，而調節型應當選用雙作用式，
單作用執行器的獨特優點是一旦氣源失氣或管道故障的情況下，
氣動V型球閥將按控*系統的要求自動復位到閥門關閉或開啟的狀態。
