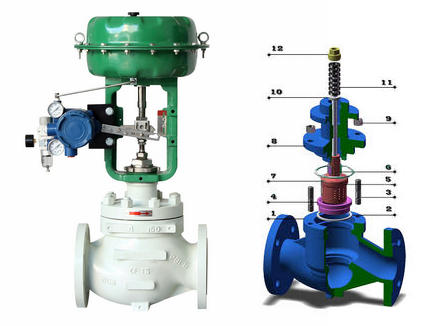

氣動籠式調節閥概述：
ZJHL氣動薄膜籠式調節閥主要為降低可壓縮流體的噪音而設計的，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，流體通道呈S流線型，閥芯采用壓力平衡式結構，由閥籠窗口曲線確定閥的流量特性，還設有一個改善套筒周圍流體平穩流動的導流翼，因此壓降損失小，流量大，噪音小。
氣動籠式調節閥特點：
氣動籠式調節閥密封面是由一個閥芯與閥座間的金屬密封面，和一個閥蓋與閥籠間的非金屬彈性密封結構組成，非金屬結構中采用了石墨墊片，其彈性和耐高溫性能有了很大提高！動態穩定性好、噪音低、防空化，適宜控*各種溫度的高壓差流體。
氣動籠式調節閥參數：
| 閥體 |
| 形 式 |
直通鑄造球型閥 |
| 公稱通徑 |
25. 32. 40. 50. 65. 80. 100. 125. 150. 200. 250. 300mm |
| 公稱壓力 |
PN16、40、64bar |
| 法蘭標準 |
JB/T79.1-94、79.2-94等 |
| 材 料 |
鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
| 上 閥 蓋 |
標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
| 閥蓋形式 |
螺栓壓緊式 |
| 填 料 |
V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
| 結構形式 |
籠式調節閥 |
| 閥內組件 |
| 閥芯型式 |
壓力平衡式閥芯 |
| 流量特性 |
等百分比特性和線性特性 |
| 材 料 |
不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
氣動籠式調節閥執行器：
| 執行機構 |
| 型 式 |
ZHA/B多彈簧薄膜執行機構 |
| 型 號 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 有效面積cm2 |
350 |
350 |
560 |
900 |
1400 |
| 行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
| 彈簧范圍KPa |
20-100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140-400KPa |
| 氣源接口 |
RC1/4" |
| 環境溫度 |
-30-70℃ |
| 閥作用形式 |
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
| 附件 |
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
